Модуль SOFTEL запускае новы аднавалакновы прыёмаперадатчык XGS-PON ONU
Нумар мадэлі:SFP-XGSPON ONU ЗАХАПЛЯЛЬНЫ ПЛІТ
Брэнд:Софтэль
Мінімальны заказ: 1
Адкрыта для любых брэндаў ONU
Перадавальны і прыёмны канцы дасягаюць хуткасці 9,953 Гбіт/с
Сумяшчальнасць з кіраваннем OMCI ITU-T G.988
01
Апісанне прадукту

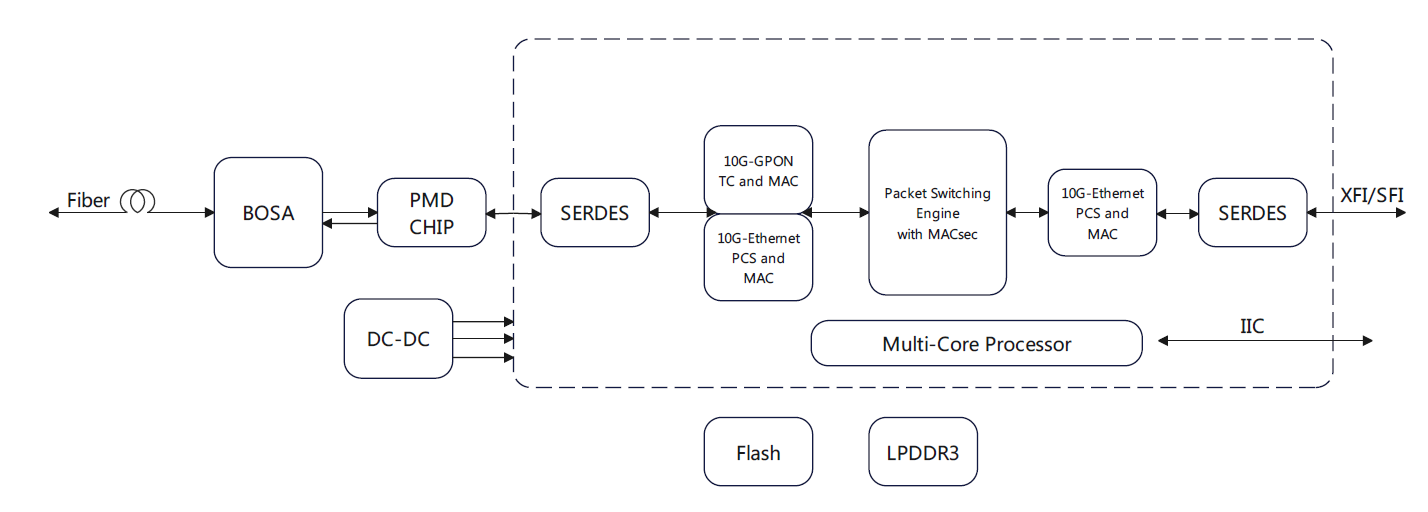

Прыёмаперадатчык XGS-PON ONU — гэта аптычны сеткавы тэрмінал (ONT) у корпусе Small Form-factor Pluggable (SFP+). Прыёмаперадатчык XGS-PON ONU спалучае ў сабе функцыю двухнакіраванага (максімум 10 Гбіт/с) аптычнага прыёмаперадатчыка і функцыю другога ўзроўню. Падключаючыся непасрэдна да абсталявання кліента (CPE) праз стандартны порт SFP, прыёмаперадатчык XGS-PON ONU забяспечвае шматпратакольнае злучэнне з CPE без неабходнасці асобнага блока харчавання.
Перадатчык распрацаваны для аднакаляменнага валакна і працуе на даўжыні хвалі 1270 нм. Перадатчык выкарыстоўвае лазерны дыёд DFB і цалкам адпавядае стандартам IEC-60825 і CDRH класа 1 бяспекі для вачэй. Ён мае функцыі APC і схему тэмпературнай кампенсацыі для забеспячэння адпаведнасці патрабаванням ITU-T G.9807 пры рабочай тэмпературы.
У прыёмнай секцыі выкарыстоўваецца герметычны ламінатны фотаэлектрычны прыбор (ЛАП) з трансімпедансным узмацняльнікам і абмежавальны ўзмацняльнік. ЛАП пераўтварае аптычную энергію ў электрычны ток, а ток пераўтвараецца ў напружанне трансімпедансным узмацняльнікам. Дыферэнцыяльныя сігналы ствараюцца абмежавальным узмацняльнікам. ЛАП-ТЫ падключаны да абмежавальнага ўзмацняльніка па пераменным току праз нізкачастотны фільтр.
ONU-прыстаўка XGS-PON падтрымлівае складаную сістэму кіравання ONT, уключаючы сігналізацыю, забеспячэнне, функцыі DHCP і IGMP для аўтаномнага рашэння IPTV у ONT. Кіраванне ёю можна ажыццяўляць з OLT з выкарыстаннем G.988 OMCI.
Асаблівасці прадукту
- Аднавалакновы прыёмаперадатчык XGS-PON ONU
- Перадатчык 1270 нм з імпульсным рэжымам перадачы 9,953 Гбіт/с і лазерам DFB
- Прыёмнік APD-TIA з бесперапынным выпраменьваннем 9,953 Гбіт/с, 1577 нм
- Корпус SFP+ з раз'ёмам SC UPC
- Лічбавы дыягнастычны маніторынг (DDM) з унутранай каліброўкай
- тэмпература рабочага корпуса ад 0 да 70°C
- Паасобная крыніца харчавання +3,3 В, нізкая рассейваемая магутнасць
- Адпавядае стандартам SFF-8431/SFF-8472/GR-468
- Адпавядае стандарту MIL-STD-883
- Адпавядае патрабаванням FCC, частка 15, клас B/EN55022, клас B (CISPR 22B)/VCCI, клас B
- Адпавядае стандарту бяспекі лазераў класа I IEC-60825
- Адпаведнасць стандарту RoHS-6
Асаблівасці праграмнага забеспячэння
- Сумяшчальнасць з кіраваннем OMCI ITU-T G.988
- Падтрымка запісаў 4K MAC
- Падтрымка запісаў мультырассылальных IP-адрасоў IGMPv3/MLDv2 і 512
- Падтрымка пашыраных функцый перадачы дадзеных, такіх як маніпуляванне тэгамі VLAN, класіфікацыя і фільтрацыя
- Падтрымка «Plug-and-play» праз аўтаматычнае выяўленне і канфігурацыю
- Падтрымка выяўлення несанкцыянаваных ONU
- Перадача дадзеных з хуткасцю правадной сувязі для пакетаў любога памеру
- Падтрымка вялікіх кадраў да 9840 байт
| Аптычныя характарыстыкі | ||||||
| Перадатчык 10G | ||||||
| Параметр | Сімвал | Мін. | Тыповы | Макс | Адзінка | Заўвага |
| Цэнтральны дыяпазон даўжынь хваль | λC | 1260 | 1270 | 1280 | nm | |
| Каэфіцыент падаўлення бакавых рэжымаў | SMSR | 30 | dB | |||
| Спектральная шырыня (-20 дБ) | ∆λ | 1 | nm | |||
| Сярэдняя аптычная магутнасць пры запуску | PВЫХАД | +5 | +9 | дБм | 1 | |
| Аптычная магутнасць перадатчыка пры выключэнні харчавання | PВЫКЛ. | -45 | дБм | |||
| Каэфіцыент вымірання | ER | 6 | dB | |||
| Дыяграма аптычнай формы хвалі | Адпавядае ITU-T G.9807.1 | |||||
| Прыёмнік 10G | ||||||
| Цэнтральны дыяпазон даўжынь хваль | 1570 год | 1577 год | 1580 год | nm | ||
| Перагрузка | Падатковы тэст на тэставанне (PSAT) | -8 | - | - | дБм | |
| Адчувальнасць (BOL Full temp) | Сен | - | - | -28,5 | дБм | 2 |
| Каэфіцыент памылак у бітах | 10E-3 | |||||
| Страта ўзроўню сігналу | PЛОСА | -45 | - | - | дБм | |
| Страта ўзроўню дэсэртацыі сігналу | PЛОСД | - | - | -30 | дБм | |
| Гістэрэзіс LOS | 1 | - | 5 | дБм | ||
| Адбівальная здольнасць прымача | - | - | -20 | dB | ||
| Ізаляцыя (1400~1560 нм) | 35 | dB | ||||
| Ізаляцыя (1600~1675 нм) | 35 | dB | ||||
| Ізаляцыя (1575~1580 нм) | 34,5 | dB | ||||
| Электрычныя характарыстыкі | ||||||
| Перадатчык | ||||||
| Параметр | Сімвал | Мін. | Тыповы | Макс | Адзінка | Заўвагі |
| Дыферэнцыяльны ўвод дадзеных | VIN | 100 | 1000 | mVстар. | ||
| Уваходны дыферэнцыяльны імпеданс | ZIN | 90 | 100 | 110 | Ω | |
| Напружанне адключэння перадатчыка - нізкае | VL | 0 | - | 0,8 | V | |
| Напружанне адключэння перадатчыка - высокае | VH | 2.0 | - | VCC | V | |
| Час уключэння пакетнай здымкі | TBURST_ON | - | - | 512 | ns | |
| Час выключэння серыйнай здымкі | TBURST_OFF | - | - | 512 | ns | |
| Час пацверджання памылкі перадачы | TПАМОЧКА_УКЛ. | - | - | 50 | ms | |
| Час скіду памылкі перадачы | TСКІД_ПАМЫЛКІ | 10 | - | - | us | |
| Прыёмнік | ||||||
| Дыферэнцыяльны ваганне выхадных дадзеных | 900 | 1000 | 1100 | mV | ||
| Выхадны дыферэнцыяльны імпеданс | RВЫХАД | 90 | 100 | 110 | Ω | |
| Час пацверджання страты сігналу (LOS) | TЛОСА | 100 | us | |||
| Час дэсэрвісу страты сігналу (LOS) | TЛОСД | 100 | us | |||
| нізкае напружанне LOS | VOL | 0 | 0,4 | V | ||
| Высокае напружанне LOS | VOH | 2.4 | VCC | V | ||
